安防成型振动平台
产品详情

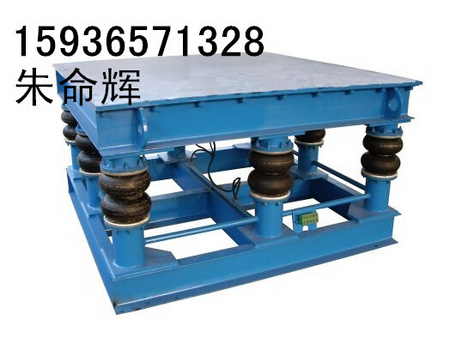

  振动平台广泛使用在混凝土、消失模、人防门、冶金、模具、食品、化工、建材等行业树 脂砂和消失模、人防门等造型时,通过振动电机带动机体振动使砂充分紧实和充满铸型,可以与辊道输送机组成流水生产线.振动平台于生产流程中用于把颗粒、粉 状物料从散装到块状、型状等形式的转变.振动平台的台面与机座采用空气弹簧连接,工作时噪音低,减振效果好,具有较好的工艺性和环保性.

振动平台的组成:

1、振动平台主要由支架、台面、振动机构、减震机构四部分组成.在振动机构的带动下做横向、纵向、上下等做三维振动,因此也被称为三维振动平台。

2、三维振动平台的振动机构主要由若干台振动电机、传动板构成,振动电机的数量一般为偶数,如4、6、8、10等,振动电机的型号决定了三维振动平台的主要技术参数。

3、三维振动平台的减震机构主要由减震弹簧组成,共分为橡胶弹簧、复合弹簧、气垫弹簧等几种。

振动平台特点:

          1、大功率、大台面;较大功率2.2kw x (4-5),激振力120KN,可承载砂箱重量12T,较大承载量可设计制造到15T。

          2、台面高度可调,适合用于流水线上使用。

          3、三维振动,可独立控制,适用于复杂型腔铸件。

          4、无级变速,造型过程中,在不伤害模型的前提下,可获得紧实效果。

          5、自锁紧功能,可保证在生产线准确定位。



          振动平台的安装与调整方法:

          1.振动平台在安装时,基础接触面要水平,不超过±0.15。

          2.地角基础螺栓拧紧,不得有松动现象。

          3.检查电机固定螺丝和平台紧固螺丝,均不得松动。

          4.待检查安装无误时,可进行空载试车,在空载试车无异常的情况下,进行负载作业。

          5.若需调整振幅,可先通过变频器调节,降低频率增大振幅,升高频率减振幅,也可通过机械式调整,打开电机防护罩将每一端的外偏心块锁紧螺丝松开,调整外 偏心块和内偏心块之间夹角来改变激振力大小从而调整到需要的工作振幅。(振动电机和变频器详细见各自使用说明书)

          6.振动电机工作的运转方向,立式装为同向运转;卧式装为同步反向运转。

          7.在振动电机调整好后,要装好防护罩,确保安全。

          8.要定期检查各个部分的紧固螺丝,检查带负荷的箱体与台面的紧固情况,以免造成二次振动损坏台面。

          振动平台技术参数:

型号台面尺寸激振点激振力                        (KN)功率                        (kw)重量                        (kg)振动频率                        (HZ)振动加速度(g)振幅                        (mm)ZP-4800×8004201.645020-801-20.5-2ZP-6-Ⅰ1000×10006302.4600ZP-6-Ⅱ1200×12006302.4860ZP-8-Ⅰ1600×12008403.21000ZP-8-Ⅱ1600×14008403.21250ZP-10-Ⅰ2000×160010504.01600ZP-10-Ⅱ2000×180010606.02000ZP-12-Ⅰ3000×200012807.53100ZP-12-Ⅱ4000×300012807.54600

振动平台在订购时请说明台面承载重量及台面所放物料或铸件大小,根据您提供的数据来确定台面尺寸以及安装的振动电机数量及电机型号.
