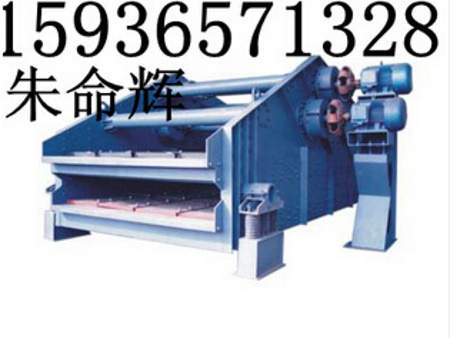

ZK系列直线振动筛利用块偏心作为激振力，使物料在筛网上被抛起，同时向前作直线运动。物料从给料机均匀地进入筛分机的进料口，通过多层筛网产生数种规格的筛上物、筛下物，分别从各自的出口排出。具有耗能低、产量高、结构简单、易维修、全封闭结构，无粉尘溢散，自动排料等优点，可以和振动给料机等设备配套更适合于流水线作业。适用于选煤、选矿、发电、制盐等工业部门，对中细粒度物进行干、湿筛分、脱水、脱介、脱泥。振动噪音小，振幅可调，筛分效率高，维修方便。

型号说明

以2ZK1.6×3.75为例：2——双层（单层不注）；Z——直线运动；K——块偏心；1.6——筛机宽（M）； 3.75——筛机长（M）。

注意事项

⑴电机安装形式：顺着料流方向，电机在左侧的为左式安装，反之为右式安装，订货时注明。

⑵基础螺栓用户自备。

ZK系列直线振动筛特点及优势：

1.激振器采用外置式块偏心结构，具有激振力大、激振器重量轻、轴承负荷小等优点。

2.侧板采用整板冷作折弯、无焊接、强度高、使用寿命长。横梁与侧板间接采用抗扭剪高强螺栓联接、无焊接、横梁易更换。

3.电机与激振器联接采用挠性联轴器，与用万向节联接相比，具有寿命长，造价低、对筛机安装条件要求低，对电机冲击力小等优点。

4.直线振动筛采用先进的双向电机自同步技术，具有噪音低、维护方便等特点。

5.筛机振幅、筛面倾角均可根据实际情况进行调整。

6.筛机支撑采用橡胶弹簧，与其金属弹簧相比，具有使用寿命长、耐腐蚀、运行平稳、噪音低、对地冲击力小等优点。

7.振动筛激振器在重心上方，筛机两端运动轨迹为椭圆在入料端椭圆长轴与筛面之间的夹角为锐角，使物料快速均匀流动，在出料端椭圆长轴与筛面的夹角为钝角，使物料缓速均匀的流出，整个筛面物料形成等厚筛分，处理能力和筛分效率大为提高。
